Érintésvédelmi
Felülvizsgálat
Ipari Csarnokoknak
Budapesten és
Pest megyében
Egy ipari csarnok, logisztikai raktár vagy feldolgozó üzem elektromos hálózata nagyságrendekkel komplexebb egy irodaházénál. Háromfázisú motorok, technológiai földelés, saját kisfeszültségű alállomás, ATEX-zónák, nagy áramerősségű leágazások, mindezek folyamatos terhelése mellett. A villamos biztonsági felülvizsgálat (VBF) és villámvédelmi felülvizsgálat (VV) jegyzőkönyve a katasztrófavédelmi audit, a vagyonbiztosítási megfelelés és a munkavédelmi felelősség közös előfeltétele.
Miért szigorúbb az ipari szabályozás?
Az általános lakossági érintésvédelmi felülvizsgálat 6 évente esedékes. Egy ipari csarnokban ez az időköz 3 évre rövidül, és számos esetben gyakoribb mérést is megkövetel a szabályozás vagy a biztosítás. Az okok konkrétak:
- 1
Folyamatos, magas terhelés
Egy ipari áramkör napi 16-24 órán keresztül üzemel. Egy motor, biztosíték vagy érintkező sokkal hamarabb kopik, mint egy irodai aljzat. A 3 éves felülvizsgálati ciklus statisztikailag illeszkedik az iparban tipikus meghibásodási görbéhez.
- 2
Termelési leállás és biztosítási kockázat
Egy 5 000 m² logisztikai raktárban egy óra leállás könnyen 1-3 millió forint árbevétel-kiesés. A vagyonbiztosító a hiányzó vagy lejárt jegyzőkönyvet a kárrendezés legitim megtagadásához használja: egy közepes ipari tűzkár 100-500 millió forint tartományba esik, ezt a hiányt teljes egészében az üzemeltetőre hárítja.
- 3
Munkavédelmi felelősség
Ipari környezetben a munkavédelmi felelősség konkrét: a munkáltatónak igazolnia kell, hogy az elektromos hálózat megfelel a szabványoknak. Áramütéses baleset esetén az érvényes felülvizsgálati jegyzőkönyv az első dokumentum, amelyet a hatóság bekér.
- 4
ATEX és nagyfeszültség
Robbanásveszélyes zónák, technológiai földelés, saját 20 kV-os alállomás külön szabványrendszer alá tartoznak. Egy hibás bekötés vagy elöregedett földelőszonda nem csupán elektromos kockázat, hanem közvetlen tűz- és robbanásveszély.
Lejárt érintésvédelem ipari ingatlanon? Mit kockáztat?
Egy közepes ipari tűzkár 100-500 millió forint közötti tartomány. A vagyonbiztosító a hiányzó vagy lejárt jegyzőkönyvet közvetlenül a kárrendezés megtagadásához használja, ami a teljes kárt az üzemeltetőre és a tulajdonosra hárítja. Egy ATEX-zóna vagy alállomás hibás bekötése egyetlen incidensből bezárathatja a telephelyet.
Milyen ipari ügyfelek bízzák ránk a villamos biztonsági és villámvédelmi felülvizsgálatot?

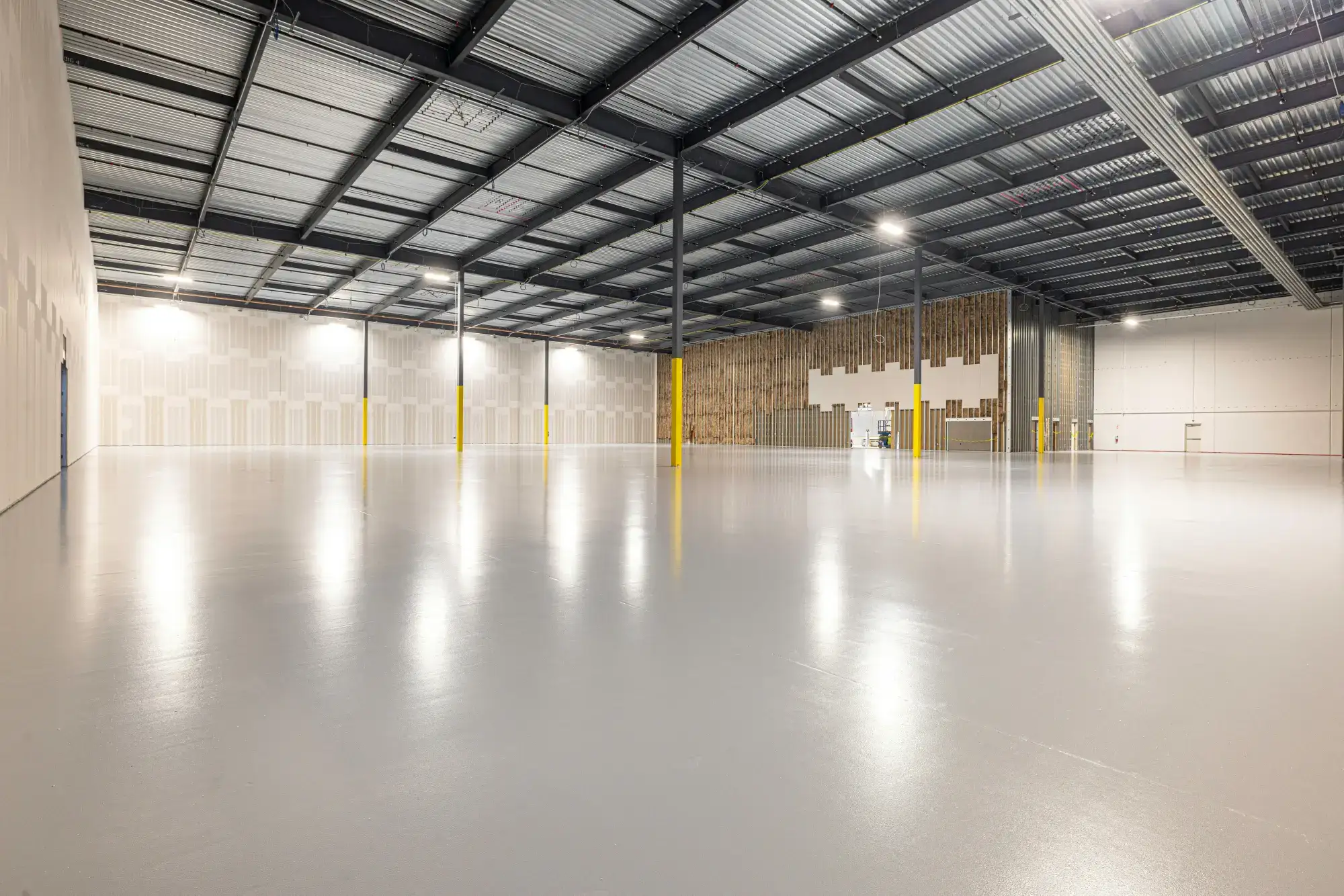

Budapest, Pest megye és Borsod-Abaúj-Zemplén megye területén megannyi ipari projektet végeztünk csarnokokban, gyárakban és logisztikai központokban. Az alábbi lista csak néhány kiemelt példa a lezárt jegyzőkönyvekből:
Külső elektromos hálózat felülvizsgálata
Hozzáépítés felülvizsgálata
Külső elektromos hálózat felülvizsgálata
Gyártócsarnok irodával
Teljes felülvizsgálat
A felülvizsgálat tartalma ipari csarnokban
Az ipari villamos biztonsági felülvizsgálat (VBF) mérési pont alapú: minden áramkör, motorcsatlakozó, biztosítékcsoport és elosztási pont külön mérendő. A tipikus tartalom:
- Fő- és alelosztók: méretezés, szelektivitás, terhelési viszonyok, biztosítók és kismegszakítók állapota.
- Háromfázisú terhelés-szimmetria: fázisok közti eltérés maximum 5-10%, ellenkező esetben motorok újraelosztása javasolt.
- Motorvédelmi körök: szigetelési ellenállás test-menet között (>5 MΩ), motorvédelmi relék kioldási karakterisztikája.
- Föld-ellenállás mérés a teljes csarnok-szinten (<4 ohm ideálisan), egyenpotenciálú összekötések ellenőrzése.
- RCD-relék (A és B típus): kioldási idő, kioldási áram, érzékenység ellenőrzése áramköri szinten.
- Saját kisfeszültségű alállomás esetén: transzformátor primer és szekunder oldal, primer földrendszer, fázis-azonosítás.
- ATEX-zónák (ha vannak): elektromos felszerelések kategória-megfelelősége (II 2G / II 3G), szigorúbb szigetelési követelmények.
- Hőkamera-vizsgálat főelosztókon és nagyobb leágazásokon: forrópontok, kontaktusproblémák feltárása.
- Villámvédelmi rendszer (VV esetén): külső LPS (felfogó, levezetők), belső LPS (túlfeszültség-védelem), földelőszondák ellenállása.
- Technológiai földelés (gépészeti rendszerek külön földelési követelményei) és statikus elektromosság levezetése.
Mit kap nálunk egy ipari csarnok, amit egy átlagos felülvizsgáló nem ad?
Egy ipari csarnoknál háromfázisú motorok, technológiai földelés és nagy terhelésű hálózat a tét, a jegyzőkönyvnek pedig egy biztosítói, katasztrófavédelmi vagy munkavédelmi auditon is helyt kell állnia. A hiányos szakmai háttérrel végzett munka ilyenkor komoly kockázatot jelenthet. Az alábbi szempontokban minden ipari megrendelőnknek garantáljuk a legmagasabb minőséget:
| Szempont | Májer Provill | Szakmailag nem megfelelően elvégzett felülvizsgálat |
|---|---|---|
| Kalibrált, hitelesített mérőműszer METREL Eurotest 61557 | Minden méréshez | Gyakran csak vizuális ellenőrzés |
| Áramkörönkénti, számszerű mérési táblázat | Részletes adattábla | Általános „megfelelt” pecsét |
| Szabványhivatkozás (MSZ HD 60364-7-712, MSZ EN 62305, ATEX) | Pontos pontszám-hivatkozás | Nem mindig szerepel |
| Hibakategorizálás (kritikus / nem kritikus / fejlesztés) | Igen, írásban | Nem |
| Jegyzőkönyv elküldése, javítási árajánlattal amennyiben hibát észleltünk | Igen, költségmentesen | Külön munkadíj |
| Biztosító, katasztrófavédelem, munkavédelmi audit által elfogadott forma | Bevált formátum | Esetleges |
Vonatkozó szabványok és időközök
Az ipari felülvizsgálat szigorúbb és részletesebb dokumentációt követel meg, a jegyzőkönyv az alábbi szabványokra hivatkozik:
- 40/2017. (XII. 4.) NGM rendelet az összekötő és felhasználói berendezésekről: az ipari kategória gyakoriságát és műszaki követelményeit határozza meg.
- MSZ HD 60364 sorozat (Alacsony feszültségű villamos berendezések), kiemelten az MSZ HD 60364-7-712: ipari és termelő telephelyek.
- MSZ EN 62305 sorozat (Villámvédelem): külső és belső LPS-rendszerek, túlfeszültség-védelem (SPD) követelményei.
- 54/2014. (XII. 5.) BM rendelet (OTSZ): tűzvédelmi vonatkozások, különös tekintettel a robbanásveszélyes zónákra.
- 2014/34/EU direktíva (ATEX): robbanásveszélyes környezetben használható berendezések kategóriái és felülvizsgálata.
- Munkavédelmi törvény (1993. évi XCIII.) és a kapcsolódó miniszteri rendeletek: a munkáltató igazolási kötelezettsége.
Az ipari kategória feltételei (a 40/2017 NGM III. melléklete szerint): 500 m² fölötti terület, 20 kVA fölötti felinstallált teljesítmény háromfázisú hálózaton, saját kisfeszültségű alállomás, nagyfeszültségű berendezés vagy ATEX-zóna jelenléte. Bármelyik feltétel teljesülése esetén az ingatlan az ipari besorolásba kerül, és a Villamos biztonsági felülvizsgálat 3 évente kötelező, a villámvédelem pedig 3-6 évente az LPS-besorolás függvényében. Nagyobb technológiai átalakítás után soron kívül is el kell végezni.
Hogyan dolgozunk ipari megrendelővel?
- 1
Helyszíni felmérés
A megrendelés előtt a karbantartási vezetővel közös helyszíni séta: alállomás, fő- és alelosztók, motorok elhelyezkedése, ATEX-zónák határai, technológiai földelési pontok, áramtalanítási ablakok azonosítása. A felmérés alapján számoljuk a mérési pontokat. Amennyiben rendelkezésre áll lezárt jegyzőkönyv, sok esetben tudunk árajánlatot adni helyszíni felmérés nélkül is.
- 2
Részletes ajánlat
A mérési pontok száma alapján tételes ajánlatot adunk: alapcsomag, ATEX-felár (ha szükséges), nagyfeszültségű mérési blokk (ha van alállomás), hőkamera-vizsgálat, jegyzőkönyv. Az ajánlat tartalmazza az ütemtervet és a fizetési feltételeket.
- 3
Ütemezés az üzemmenetnek megfelelően
Az ütemezést a karbantartási vezetővel közösen rögzítjük: tervezett leállásokhoz, hétvégi vagy éjszakai ablakokhoz időzítjük az áramtalanítást igénylő méréseket. A folyamatos üzemvitelt nem érintő részeket napközben végezzük.
- 4
Mérés és dokumentáció
Kalibrált műszerekkel, áramkörönként és pontonként, áramkörök azonosítóit egyeztetve a karbantartási dokumentációval. A helyszínen kritikus hibákról azonnali szóbeli visszajelzést adunk a karbantartási vezetőnek, hogy a korrekciós intézkedéseket azonnal indíthassa.
- 5
Jegyzőkönyv és utánkövetés
A részletes jegyzőkönyvet az árajánlatban rögzített határidőn belül átadjuk PDF-ben, igény esetén papíron is. Ha a katasztrófavédelem vagy a biztosító részére kell egységesített formátum, azt is biztosítjuk. Javítás után új mérést végzünk és kiadjuk a megfelelőségi jegyzőkönyvet.
A jegyzőkönyv tartalma és átadása
Egy ipari felülvizsgálati jegyzőkönyv részletessége és szakmai tartalma jelentősen meghaladja egy lakóingatlanhoz vagy kisebb vállalkozáshoz készülő dokumentációét. Ez közvetlenül használható a katasztrófavédelmi, munkavédelmi és biztosítói ellenőrzéseknél. A jegyzőkönyv tartalmazza:
- Az ingatlan és üzem részletes leírását: terület, technológiai folyamat, alállomás-paraméterek, motorok darabszáma és teljesítményadatai, ATEX-zóna besorolása (ha van).
- A fő- és alelosztók pontos szerkezeti rajzát, biztosító- és kismegszakító típusokkal, terhelési viszonyokkal és szelektivitási mátrixszal.
- Mérési pont alapú adatlapot: minden áramkörre szigetelési ellenállás, hibahurok-impedancia, RCD kioldási karakterisztika, motorvédelmi mérések, mind számszerű értékekkel.
- Háromfázisú terhelés-szimmetria mérését fázisonként, eltérési százalékkal, az ajánlott újraelosztási javaslattal.
- Föld-ellenállás mérést több ponton (csarnokszint, alállomás, technológiai földelés), külön táblázatban.
- ATEX-zóna esetén az elektromos felszerelések kategória-megfelelőségi auditját, hivatkozással a 2014/34/EU direktívára.
- Hőkamera-felvételeket a főelosztókról és nagyobb leágazásokról, forrópont-elemzéssel.
- Hibakatalógust kategóriánként (kritikus, nem kritikus, fejlesztési javaslat), konkrét javítási tervvel és anyagigény-becsléssel.
- A felülvizsgáló adatait, nyilvántartásba vételi számát, nagyfeszültségű jogosultságát (ha releváns), és aláírását.
Miért nem adunk online árat ipari csarnokokra?
Egy ipari villamos biztonsági felülvizsgálat (VBF) ára 5 fő tényezőtől függ: alapterület és mérési pont-szám, motorszám és háromfázisú leágazások, kiegészítő rendszerek (saját alállomás, ATEX-zóna, hőkamera-igény), karbantartási ütemezhetőség, és kívánt áramtalanítási ablak. Egy online kalkulátor ezt nem tudja korrekten becsülni, és a hibás előbecslés mindkét félnek probléma: nálunk a kapacitás-tervezést rontja, Önnél a költségvetést.
Legegyszerűbben lezárt korábbi jegyzőkönyv alapján tudunk árajánlatot adni ipari csarnokok számára. Küldje el számunkra és mi egy napon belül visszajelzünk. Amennyiben nincs elérhető lezárt jegyzőkönyv, helyszíni felmérés után tudunk árajánlatot adni. A felmérés díjmentes.
Több telephelyes ipari portfólióra keret-megállapodást is kötünk, 10-20% kedvezménnyel, garantált prioritás-kezeléssel és egységes dokumentációval. Budapesten, Pest megyében és Borsod-Abaúj-Zemplén megyében, valamint Egerben, Füzesabonyban és Hevesen kiszállási díjat nem számítunk fel ipari csarnokok villamos biztonsági vagy villámvédelmi felülvizsgálatára.
VBF és villámvédelmi felülvizsgálat együtt, ugyanazon a címen.
A kedvezmény a két szolgáltatás összesített bruttó listaárából jár. A 300 000 Ft-os küszöböt a kedvezmény előtti összárhoz hasonlítjuk. Kiszállási díj és felárak (pl. hétvégi munka) a kedvezményt nem érintik.
Nézze meg, milyen jegyzőkönyvet kap
Egy anonimizált mintajegyzőkönyv, valódi mérési értékekkel és felépítéssel. Hasonló jegyzőkönyvet kézbesítünk a felülvizsgálat lezárásakor PDF formátumban, igény esetén akár nyomtatottan is.
Minta megtekintéseGYIK ipari felülvizsgálatról
Mennyi időbe telik egy ipari csarnok felülvizsgálata?
A helyszíni mérés egy 1 000-2 000 m² közötti csarnoknál 1-2 munkanap, egy 3 000 m² fölötti üzemnél 2-3 munkanap. A pontos időt a felmérés után rögzítjük az ajánlatban, és előzetesen egyeztetjük az üzemmenettel.
Termelés leállítása nélkül is végezhető a mérés?
Részben. A nem áramköri vizsgálatok (vizuális ellenőrzés, hőkamera, földelőszondák) folyamatos üzem mellett is elvégezhetők. Az áramkörök mérése azonban áramtalanítást igényel, ezt jellemzően a tervezett karbantartási leállásokhoz vagy hétvégi ablakokhoz időzítjük.
ATEX-zónát is felül tudnak vizsgálni?
Igen, robbanásveszélyes zónák (ATEX) felülvizsgálatát is elvégezzük, az ATEX-eszközök kategória-megfelelőségét és a vonatkozó szigetelési követelményeket ellenőrizve. Az ATEX-blokk az ajánlatban külön tételként szerepel.
Saját kisfeszültségű alállomás esetén mi a folyamat?
Saját 20 kV vagy 30 kV alállomás esetén a felülvizsgálat a primer és a szekunder oldalt is lefedi: transzformátor szigetelési ellenállása, primer-vezeték szigetelése, fázis-azonosítás, primer földelő rendszer. A nagyfeszültségű méréseket csak megfelelő jogosultsággal rendelkező mérnök végzi, a műszaki ütemtervet a szolgáltatóval is egyeztetjük.
Milyen időközönként kötelező az ipari felülvizsgálat?
Az ipari, termelő és logisztikai épületek a hatályos szabályozás szerint jellemzően 3 évente kötelezett villamos biztonsági felülvizsgálatra, a villámvédelmi felülvizsgálat pedig az LPS-besorolástól függően 3-6 évente. Nagyobb átalakítás, technológiai változtatás vagy káresemény után soron kívül is el kell végezni.
Több telephelyre kérhető egységes ajánlat?
Igen, és ez gyakran a leghatékonyabb. Több telephelyű ipari portfólióra keret-megállapodást kötünk: rögzített árazás, prioritás-kezelés, egységes dokumentációs formátum, és a futamidő alatti 10-20% kedvezmény az alaplistából.
Mi szerepel a jegyzőkönyvben egy ipari ingatlan esetén?
A részletes berendezés-leírás (terület, alállomás-paraméterek, motorszám, fő áramkörök), a mérési adatok áramkörönként (szigetelés, hibahurok, RCD, földelési ellenállás), a háromfázisú terhelés szimmetriája, az ATEX-megfelelőség külön fejezetben (ha van), a megfelelőség-nyilatkozat MSZ HD 60364 és MSZ EN 62305 hivatkozással, és a részletes hibajegyzék javítási javaslatokkal.
Kérje ipari felülvizsgálati ajánlatunkat. Helyszíni felmérés után tételes ajánlat.
Csarnok, logisztikai raktár, feldolgozó üzem. Mérési pont alapú árazás, kiszállási díj nincs Budapesten, Pest megyében és Borsod-Abaúj-Zemplén megyében. Több telephelyre keret-megállapodással.
